Measurement Computing

USB gevoede multifunctionele DAQ module met 16 analoge ingangskanalen, tot 250 kS/s

● 16-bit high-speed USB module
● Sample rate tot 250 kS/s
● 8 differentiële (DIFF) of 16 single-ended (SE) analoge ingangen (software-instelbaar per kanaal)
● 8 digitale I/O lijnen
● Twee 32-bit telleringangen
● 1 timer uitgang



USB gevoede DAQ module met 8 analoge ingangen, tot 12-bit resolutie, 50 kS/s, twee D/A outputs en 16 digitale I/O-lijnen

● 12-bit (DI), 11-bit (SE) resolutie
● Tot 50 kS/s sample rate
● 8 single-ended of 4 differentiële analoge ingangen
● Twee 12-bit analoge uitgangen
● 16 digitale I/O lijnen



USB gevoede DAQ module met acht, 16-bit analoge ingangen en acht digitale I/O-lijnen

● 8 analoge ingangskanalen
● 16-bit resolutie
● 800 kS/s max. totale doorvoersnelheid (max. 100 kS/s per kanaal)
● Externe digitale trigger-ingang
● 8 digitale I/O lijnen
● Eén 32-bit event counter
● Simultaneous sampling (1 A/D converter per input)



USB gebaseerde DAQ modules met 32 differentiële of 64 single- ended analoge ingangen met 16 bit-bit resolutie van 40-pin connecters.

● 8 tot 64 analoge ingangen
● 16-bit resolutie
● 24 digitale I/O lijnen, counters/timers (inclusief quadrature encoders)
● Max.  4 analoge uitgangen
● 1 MS/s doorvoersnelheid
● 4 thermokoppel-inputs
● Ideaal voor OEM en embedded applications



USB gevoede DAQ module met acht analoge ingangen, tot 14-bit resolutie, 48 kS/s, twee analoge uitgangen en 16 digitale I/O-lijnen

● 14-bit (DI), 13-bit (SE) resolutie
● 8 single-ended of 4 differentiële analoge ingangen
● Twee 12-bit analoge uitgangen
● 16 digitale I/O lijnen

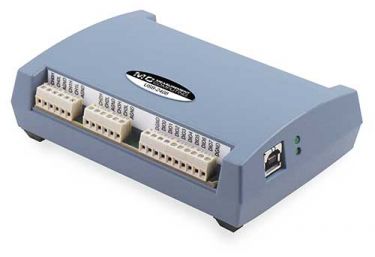

24-bit Multifunctionele temperatuur en spanning apparaten

● Meet thermokoppels of spanning
● Tot 16 analoge ingangen
● 24-bit resolutie
● Tot 1 kS/s sampling
● 8 digitale I/O
● 2 counters
● Tot 2 analoge uitgangen

24-bit multifunctionele temperatuur en spanning apparaten

● 32 analoge ingangen, uit te breiden tot 64
● Meet thermokoppels of spanning
● 1 kS/s sampling
● 8 digitale I/O, counters/timers
● Tot 4 analoge uitgangen



12- and 16-bit Multifunction OEM DAQ Devices

● 8 analog inputs
● Up to 100 kS/s sampling
● 12 or 16-bit resolution (ADC per channel)
● 8 digital I/O
● Up to 2 analog outputs
● USB/104 form factor
● Ideal for OEM and Embedded applications
● Stackable 3.55" x 3.75" board dimensions
● RoHS compliant
● Read our White Paper on message-based programming with DAQFlex

USB gebaseerde, 1-MS/s, 16-bit multifunctionele module met acht differentiële of 16 single-ended analoge ingangen, vier counter ingangen, twee timer uitgangen en 24 digitale I/O-lijnen

● Eenvoudige uitbreiding (d.m.v. AI-EXP48 optie) levert 32DI/64SE analoge ingangen
● Elke analoge ingang kan spanning of thermokoppel (elk type) meten op elk kanaal
● Over-sampling mode, inclusief line-cycle rejection voor ultrastabiele TC en laag-niveau spanningsmetingen, zelfs bij aanwezigheid van netstroom stoorsignalen
● 2 timer-uitgangen
● Synchrone I/O, waarbij alle analoge ingangen, digitale I/O's en counter/timers synchroon afgehandeld worden, resulterend in een precieze tijd-correlatie tussen alle I/O's
● Low latency control outputs die binnen 2 µs op ingangen kunnen reageren
● 1 MS/s, 16-bit A/D converter
● 8 differentiële of 16 single-ended analoge ingangen
● 24 digitale I/O lijnen
● 4 counter ingangen voor het meten van frequentie, periode, pulsbreedte, of quadrature encoders tot 20 MHz



24-Bit apparaten voor Spanning, Temperatuur of Bridge-Based sensoren

● 4 analoge ingangen
● Meet volt tot ±60 V
● Meet thermokoppels. RTD, weerstand, stroom of bridge-based sensoren
● Tot 50 kS/s simultaneous sampling
● Tot 250 Vrms channel-to-channel en channel-to-ground isolatie



16-Bit Multifunctionele Apparaten

● 8 analoge ingangen
● 16 digitale II/O, counters/timers
● Max. 2 analoge uitgangen
● 250 kS/s per kanaal sampling
● Simultaneous sampling

USB gebaseerde, 16-bit, 2 MS/s simultaneous sampling analoge ingangsmodule

● Twee 16-bit single-ended analoge ingangen
● Simultaneous sampling
● 2 MS/s update snelheid
● Twee timer/pulsbreedte modulatie (PWM) generatoren
● Drie 16-bit of 32-bit quadrature detectors
● 500 VDC minimale isolatie tussen veld-bedrading en USB interface
● Twee 16-bit of 32-bit counters
● Synchrone DIO tot 8 MHz - 16DI/16DO
● Spanningsbereiken voor ingang: ±10V, ±2.5V, ±500 mV



USB gebaseerde, 16-bit, 1.33 MS/s simultaneous sampling analoge ingangsmodule

● Simultaneous sampling
● Twee timer/pulsbreedte modulatie (PWM) generatoren
● Drie 16-bit of 32-bit quadrature detectors
● 500 VDC minimale isolatie tussen veld-bedrading en USB interface
● Twee 16-bit of 32-bit counters
● Vier 16-bit analoge ingangen
● 1.33 MS/s update snelheid
● Synchrone DIO tot 8 MHz - 16DI/16DO
● Spanningsbereiken voor ingang: ±10V, ±2.5V, ±500 mV



USB gevoede DAQ module met acht, 16-bit analoge ingangen en acht digitale I/O-lijnen

● 8 analoge ingangskanalen
● 16-bit resolutie
● 200 kS/s max. totale doorvoersnelheid (max. 50 kS/s per kanaal)
● Externe digitale trigger-ingang
● 8 digitale I/O lijnen
● Eén 32-bit event counter
● Simultaneous sampling (1 A/D converter per input)

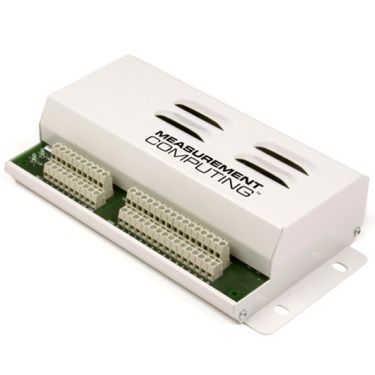

USB gebaseerde, analoge en digitale I/O module met 16 simultaneous sampling, 16-bit analoge ingangen, een counter en 8 digitale I/O-lijnen

● 16-bit resolutie
● Tot 200 kS/s totale doorvoersnelheid van de module
● Exclusieve USB uitbreidingspoort maakt daisy-chaining van meerdere units mogelijk
● 16 single-ended analoge ingangen
● 8 digitale I/O lijnen
● Simultaneous sampling (1 A/D converter per input)



USB gebaseerde, 1 MS/s, 16-bit multifunctionele module met 16 differentiële 16-bit analoge BNC ingangen, meerdere bereiken, 16 digitale I/O-lijnen, 4 counter-ingangen en 2 timer-uitgangen.

● 2 timer-uitgangen
● Over-sampling mode, inclusief line-cycle rejection voor laag-niveau spanningsmetingen, zelfs bij aanwezigheid van netstroom stoorsignalen
● 1 MS/s, 16-bit A/D converter
● Twee 16-bit, 1 MS/s analoge uitgangen
● 4 counter ingangen voor het meten van frequentie, periode, pulsbreedte, of quadrature encoders tot 20 MHz
● 16 differentiële analoge ingangen (BNC), met 7 programmeerbare ingangsbereiken van ±100 mV tot ±10 V volle schaal
● 16 digitale I/O lijnen

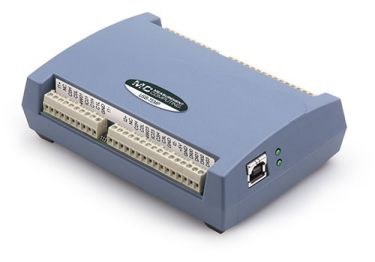

Temperature and Voltage Measurement Devices

● Measure thermocouples, RTDs, thermistors, semiconductor temperature sensors, or voltage
● 8 analog inputs
● 24-bit resolution
● 8 digital I/O
● Low cost

Single-Channel Thermocouple Measurement Device

● Platform-compatible with Windows® 32/64, Linux®, Android™, and Mac®
● Accepts standard mini-plug
● Accessory thermocouples available
● ADC resolution: 20-bit
● Conversion time: 250 ms
● Integrated cold junction compensation (CJC)
● Supports J, K, R, S, T, N, E, and B type thermocouples
● Read our White Paper on message-based programming with DAQFlex
● Read about our Android Temperature Chart Application using USB-2001-TC

Spanning en Stroom Output Apparaten

● 4, 8, of 16 analoge uitgangen
● 16-bit resolutie
● Tot 100 kS/s output mogelijk
● High-drive uitgang beschikbaar
● Digitale I/O, counter/timer

Digitale apparaten voor Solid State I/O Modules

● 8 of 24 in- of uitgang kanalen
● Controle en toezicht hebben Control tot 24 channels
● Gebruikers standaard OAC5/ODC5/IAC5/IDC5 modules (afzonderlijk verkrijgbaar)
